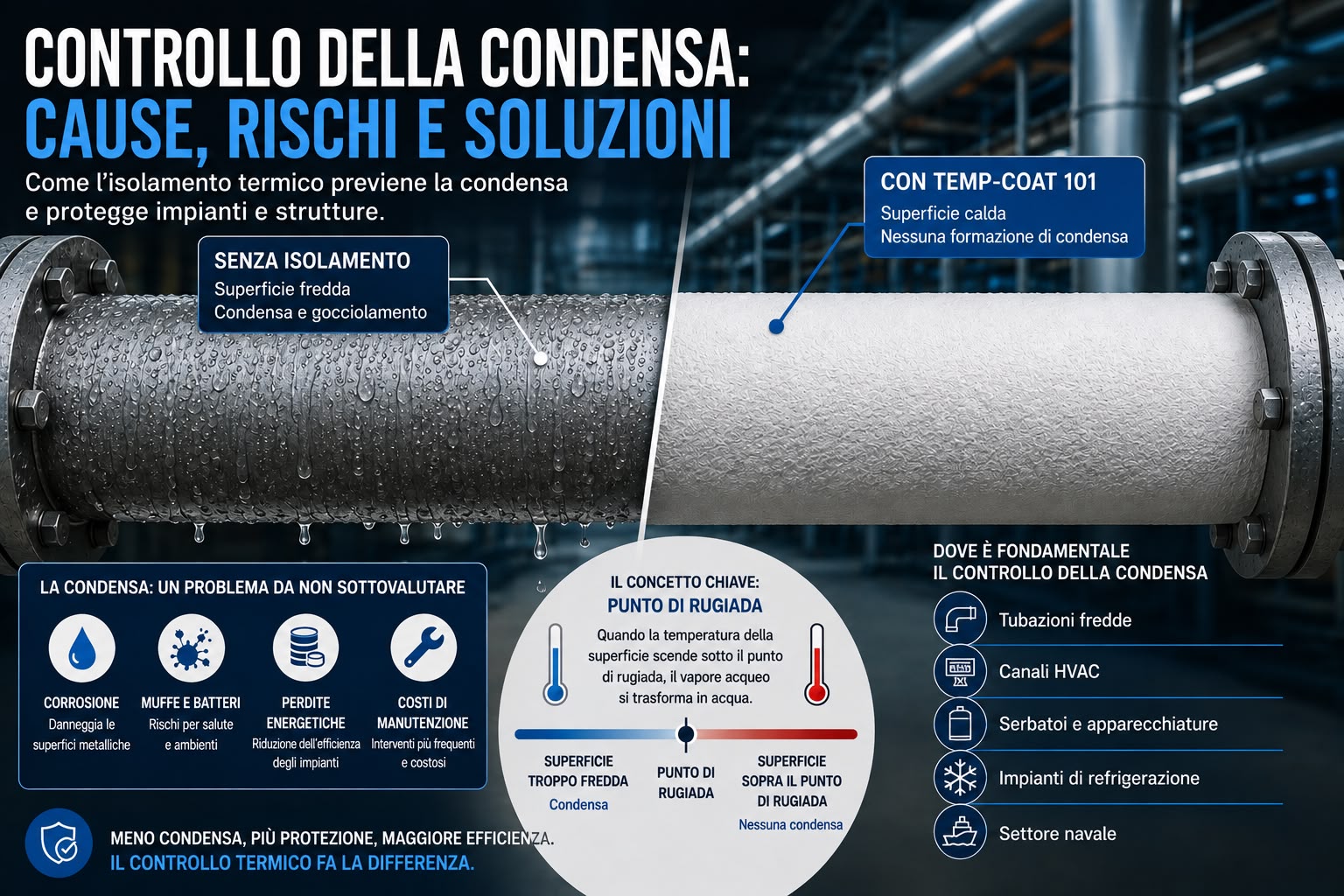

La condensa sulle superfici non è semplicemente un problema estetico. In presenza di umidità elevata e superfici fredde, la formazione di acqua può compromettere materiali, isolamento e componenti metallici e, in determinate condizioni, favorire fenomeni di corrosione.
Il fenomeno può interessare numerose applicazioni: tubazioni, canali HVAC, serbatoi, apparecchiature industriali, impianti di refrigerazione, strutture navali e superfici metalliche.
Comprendere perché si forma la condensa è quindi il primo passo per scegliere una soluzione efficace.
Il parametro fondamentale è la relazione tra temperatura della superficie, temperatura dell’aria e umidità relativa. Quando una superficie raggiunge una temperatura inferiore alla temperatura di rugiada dell’aria circostante, può iniziare la condensazione del vapore acqueo.
In questo articolo vediamo come funziona il controllo della condensa, quali sono i principali rischi e quale ruolo può avere l’isolamento termico, compreso l’impiego di rivestimenti termici liquidi come TEMP-COAT 101.
Umidità, vapore e condensa: qual è la differenza?
Prima di parlare di soluzioni è importante distinguere tre concetti.
Umidità
L’umidità indica la quantità di vapore acqueo presente nell’aria.
Uno dei parametri maggiormente utilizzati è l’umidità relativa, espressa in percentuale.
Vapore acqueo
Il vapore acqueo è l’acqua presente nell’aria allo stato gassoso.
Finché le condizioni di temperatura e pressione lo consentono, rimane invisibile.
Condensa
La condensa si forma quando il vapore acqueo passa dallo stato gassoso a quello liquido.
Questo può avvenire quando l’aria umida entra in contatto con una superficie sufficientemente fredda.
In sintesi:
Aria umida + superficie fredda → possibile formazione di condensa
È un principio semplice, ma fondamentale per comprendere il funzionamento di un sistema di isolamento anticondensa.
Perché si forma la condensa sulle superfici?
Il problema non dipende esclusivamente dalla quantità di umidità presente nell’ambiente.
È necessario considerare anche la temperatura superficiale.
Una superficie può infatti trovarsi a una temperatura molto inferiore rispetto all’aria circostante.
È il caso, per esempio, di:
- tubazioni contenenti fluidi freddi;
- condotti di climatizzazione;
- serbatoi refrigerati;
- apparecchiature frigorifere;
- superfici metalliche raffreddate;
- componenti di impianti industriali.
Se la superficie raggiunge una temperatura inferiore al punto di rugiada, il vapore acqueo presente nell’aria può condensare sulla superficie.
Cos’è il punto di rugiada?
Il punto di rugiada è uno dei concetti più importanti quando si parla di controllo della condensa.
In termini semplici, rappresenta la temperatura alla quale l’aria deve essere raffreddata, a determinate condizioni di pressione e contenuto di umidità, affinché inizi la condensazione.
Per questo motivo, in un sistema soggetto a condensa, non è sufficiente conoscere soltanto la temperatura dell’ambiente.
È necessario considerare almeno:
- temperatura dell’aria;
- umidità relativa;
- temperatura della superficie;
- condizioni di esercizio;
- caratteristiche dell’isolamento.
La progettazione dell’isolamento deve quindi essere effettuata in modo che la temperatura superficiale rimanga, quando richiesto, al di sopra della temperatura di rugiada. Questo principio è alla base del controllo della condensa negli impianti tecnici.
Un esempio pratico di formazione della condensa
Immaginiamo una tubazione metallica che trasporta un fluido a bassa temperatura.
La tubazione è esposta a un ambiente caldo e umido.
La superficie metallica può raffreddarsi fino a raggiungere una temperatura inferiore al punto di rugiada.
A quel punto il vapore acqueo presente nell’aria può trasformarsi in acqua sulla superficie esterna della tubazione.
Il risultato può essere:
umidità → gocciolamento → bagnatura della superficie → possibile degrado dei materiali.
Per questo motivo le tubazioni fredde e gli impianti di refrigerazione richiedono particolare attenzione al dimensionamento dell’isolamento e alla gestione del vapore acqueo.
Dove può essere necessario il controllo della condensa?
Il problema può presentarsi in molti settori.
Tubazioni industriali
Le tubazioni che trasportano fluidi freddi possono raggiungere temperature inferiori al punto di rugiada dell’ambiente.
Un corretto sistema di isolamento deve quindi essere progettato anche in funzione del rischio di condensazione.
Canali HVAC
I canali dell’aria condizionata possono presentare superfici fredde.
In presenza di aria umida, una temperatura superficiale insufficiente può favorire la formazione di condensa.
Il controllo della temperatura superficiale è quindi importante per limitare il rischio di gocciolamento e mantenere le prestazioni del sistema.
Serbatoi e apparecchiature
Anche serbatoi, scambiatori, apparecchiature refrigerate e altri componenti industriali possono richiedere un sistema di isolamento termico progettato per controllare la condensa.
Applicazioni navali
Nel settore navale la gestione dell’umidità e della condensa è particolarmente importante.
Le superfici metalliche possono essere esposte contemporaneamente a:
- umidità elevata;
- variazioni di temperatura;
- ambiente salino;
- superfici fredde;
- spazi tecnici con ventilazione limitata.
Per questo motivo il controllo termico può diventare parte integrante della strategia di protezione delle superfici.
Quali problemi può provocare la condensa?
La formazione di condensa deve essere considerata soprattutto quando è ripetuta o prolungata nel tempo.
Corrosione delle superfici metalliche
La presenza di acqua sulla superficie metallica può contribuire a creare condizioni favorevoli ai processi corrosivi.
Il problema può diventare particolarmente importante negli impianti industriali e negli ambienti marini.
Degrado dell’isolamento
L’umidità che penetra o si accumula all’interno di un sistema isolante può comprometterne le prestazioni termiche.
L’acqua e il vapore possono infatti ridurre l’efficacia di determinati materiali isolanti e contribuire al degrado del sistema.
Gocciolamento
La condensa può trasformarsi in acqua liquida e provocare gocciolamenti su macchinari, pavimenti, prodotti o altre superfici.
In alcuni impianti questo può rappresentare un problema operativo e di manutenzione.
Muffe e degrado ambientale
Negli ambienti dove sono presenti contemporaneamente umidità elevata e superfici fredde, la condensa può contribuire a creare condizioni favorevoli allo sviluppo di muffe.
Condensa e corrosione sotto isolamento: cos’è la CUI?
Uno dei fenomeni più importanti da considerare negli impianti industriali è la Corrosion Under Insulation (CUI), ovvero la corrosione che può svilupparsi sotto un sistema di isolamento.
La presenza di umidità all’interno o a contatto con il sistema isolante può creare condizioni favorevoli alla corrosione della superficie metallica sottostante.
La CUI è quindi una problematica che non deve essere confusa con la semplice formazione di condensa superficiale: si tratta di un fenomeno più complesso che deve essere valutato considerando materiale, ambiente, temperatura, isolamento e presenza di acqua.
Per questo motivo, quando si progetta un sistema di isolamento industriale, la gestione dell’umidità deve essere considerata insieme alle prestazioni termiche.
Come ridurre il rischio di condensa?
Non esiste una soluzione universale.
La strategia deve essere definita in funzione dell’applicazione.
Tra gli elementi da considerare ci sono:
- temperatura di esercizio;
- temperatura ambiente;
- umidità relativa;
- temperatura di rugiada;
- geometria della superficie;
- materiale del supporto;
- spessore dell’isolamento;
- permeabilità al vapore;
- tenuta del sistema;
- condizioni operative.
Un sistema di isolamento correttamente dimensionato può contribuire a mantenere la temperatura della superficie al di sopra del punto di rugiada e quindi a ridurre il rischio di condensa.
Il ruolo dell’isolamento termico nel controllo della condensa
L’isolamento termico non serve soltanto a ridurre le dispersioni energetiche.
In determinate applicazioni può avere anche una funzione fondamentale nel controllo della temperatura superficiale.
Il principio è semplice:
maggiore resistenza al trasferimento termico → minore variazione della temperatura superficiale → possibilità di mantenere la superficie in condizioni più favorevoli rispetto al punto di rugiada.
Naturalmente, il risultato dipende dal dimensionamento del sistema e dalle condizioni reali di esercizio.
Per questo non è corretto affermare che qualsiasi isolante “elimina la condensa”.
La progettazione deve tenere conto delle condizioni termoigrometriche reali.
TEMP-COAT 101 per il controllo della condensa
TEMP-COAT 101 è un rivestimento termico liquido a basso spessore basato su microsfere ceramiche cave.
La tecnologia viene utilizzata in applicazioni industriali, marine, nei trasporti e per il controllo della temperatura superficiale.
Tra le applicazioni indicate dal produttore rientra anche il controllo della condensa.
Il principio di utilizzo è quello di creare un rivestimento continuo sulla superficie, aumentando la resistenza al trasferimento di calore.
In presenza di una superficie fredda, il corretto dimensionamento del rivestimento può contribuire a modificare la temperatura superficiale e quindi a ridurre il rischio che essa raggiunga condizioni favorevoli alla formazione di condensa.
Non si tratta quindi di “assorbire l’umidità”, ma di intervenire sul comportamento termico della superficie.
Questa distinzione è importante.
Come funziona un rivestimento termico liquido?
TEMP-COAT 101 viene applicato direttamente sulla superficie da trattare.
Il rivestimento crea uno strato continuo che segue la geometria del supporto.
La presenza delle microsfere ceramiche cave contribuisce alle caratteristiche di isolamento termico del rivestimento.
A differenza di un sistema preformato, il materiale può essere applicato anche su superfici caratterizzate da:
- curve;
- raccordi;
- flange;
- tubazioni;
- strutture irregolari;
- apparecchiature;
- geometrie complesse.
Il vantaggio non è quindi soltanto lo spessore ridotto, ma anche la possibilità di trattare superfici dove l’installazione di un isolamento tradizionale può risultare più complessa.
TEMP-COAT 101 e isolamento tradizionale: quale scegliere?
Non è corretto affermare che una tecnologia sia sempre migliore dell’altra.
La scelta deve dipendere dall’applicazione.
TEMP-COAT 101 e isolamento tradizionale: confronto
| Aspetto | Isolamento tradizionale | TEMP-COAT 101 |
| Spessore | Generalmente maggiore | Basso spessore |
| Geometrie complesse | Possono richiedere sagomatura | Si adatta alla superficie |
| Tubazioni | Gusci, materassini o sistemi dedicati | Rivestimento continuo |
| Flange e raccordi | Possono richiedere componenti specifici | Applicazione sulla geometria |
| Ingombro | Può essere significativo | Ridotto |
| Applicazione | Materiale isolante preformato | Rivestimento liquido |
| Controllo della condensa | Dipende dal dimensionamento | Può essere utilizzato per questo obiettivo |
| Protezione anticorrosiva | Dipende dal sistema | Non sostituisce automaticamente un sistema anticorrosivo |
La scelta deve essere effettuata sulla base delle condizioni operative e delle prestazioni richieste.
Quali sono i vantaggi di un rivestimento termico a basso spessore?
In determinate applicazioni, un rivestimento termico liquido può offrire alcuni vantaggi pratici.
Ridotto ingombro
Lo spessore contenuto può essere interessante quando lo spazio disponibile è limitato.
Adattabilità alle geometrie
Il materiale può seguire la superficie e raggiungere zone difficili da trattare con elementi preformati.
Rivestimento continuo
L’applicazione permette di creare una superficie continua senza dover necessariamente utilizzare numerosi elementi sagomati.
Applicazione su componenti complessi
Tubazioni, flange, raccordi, serbatoi e altre geometrie possono essere trattati valutando il sistema più appropriato.
Applicazioni di TEMP-COAT 101 contro la condensa
| Applicazione | Problematica | Obiettivo |
| Tubazioni fredde | Condensa superficiale | Controllo della temperatura superficiale |
| Canali HVAC | Condensa e gocciolamento | Riduzione del rischio di condensazione |
| Serbatoi | Differenze di temperatura | Controllo termico |
| Apparecchiature refrigerate | Superfici fredde | Controllo della condensa |
| Settore navale | Umidità e superfici fredde | Controllo termico |
| Impianti industriali | Condensa e dispersioni | Miglioramento del comportamento termico |
Scarica la scheda tecnica del TEMP-COAT 101
TEMP-COAT 101 elimina completamente la condensa?
No.
Ed è importante essere chiari su questo punto.
La formazione della condensa dipende da diversi parametri, tra cui:
- temperatura della superficie;
- temperatura dell’ambiente;
- umidità relativa;
- punto di rugiada;
- spessore e caratteristiche dell’isolamento;
- condizioni operative.
TEMP-COAT 101 può essere utilizzato per il controllo della temperatura superficiale e della condensa, ma la corretta prestazione deve essere valutata in funzione della specifica applicazione.
Per applicazioni tecniche è quindi opportuno effettuare una valutazione preliminare delle condizioni reali.
Questo approccio è molto più credibile rispetto a promettere “zero condensa”.
Come verificare il rischio di condensa?
Per una prima valutazione sono necessari almeno tre dati:
- Temperatura dell’ambiente
- Umidità relativa
- Temperatura della superficie
Da questi dati è possibile determinare la temperatura di rugiada e verificare quanto la superficie sia vicina alla condizione in cui può iniziare la condensazione.
Per applicazioni industriali più complesse è opportuno effettuare una valutazione termoigrometrica specifica.
Controllo della condensa: perché la soluzione deve essere progettata
Una soluzione anticondensa efficace non dovrebbe partire dalla domanda:
“Quale prodotto devo applicare?”
Dovrebbe partire da:
“Perché questa superficie raggiunge condizioni favorevoli alla condensazione?”
Una volta identificata la causa è possibile valutare:
- isolamento termico;
- spessore;
- barriera al vapore;
- ventilazione;
- controllo dell’umidità;
- caratteristiche della superficie;
- rivestimento termico;
- condizioni operative.
È questo approccio che consente di scegliere la tecnologia più appropriata.
Isolcoat: soluzioni per il controllo termico e della condensa
Isolcoat opera nella fornitura e applicazione di rivestimenti termici e nanotecnologici per applicazioni industriali, navali, HVAC, trasporti e altre superfici dove il controllo della temperatura rappresenta un’esigenza tecnica.
TEMP-COAT 101 può essere valutato per applicazioni quali:
- tubazioni;
- condotti;
- serbatoi;
- apparecchiature industriali;
- superfici metalliche;
- applicazioni navali;
- trasporti;
- impianti di refrigerazione.
La soluzione deve essere individuata in funzione delle caratteristiche della superficie e delle condizioni operative.
Domande frequenti sul controllo della condensa
Perché si forma la condensa?
La condensa può formarsi quando una superficie raggiunge una temperatura inferiore alla temperatura di rugiada dell’aria circostante.
Come evitare la condensa sulle tubazioni?
È necessario valutare temperatura del fluido, temperatura ambiente, umidità relativa, punto di rugiada e caratteristiche dell’isolamento. Un sistema correttamente dimensionato può contribuire a mantenere la superficie al di sopra del punto di rugiada.
L’isolamento termico elimina la condensa?
Non necessariamente. Un isolamento correttamente progettato può ridurre il rischio di condensa, ma il risultato dipende dalle condizioni termoigrometriche e dal dimensionamento del sistema.
TEMP-COAT 101 può essere utilizzato per il controllo della condensa?
Sì. Il controllo della condensa è tra le applicazioni indicate per TEMP-COAT 101.
TEMP-COAT 101 è un prodotto anticorrosivo?
Non va presentato come sostituto universale di un sistema anticorrosivo. Il prodotto ha principalmente una funzione di controllo termico e può essere inserito, quando appropriato, all’interno di una strategia più ampia di protezione della superficie.
TEMP-COAT 101 può essere applicato sulle tubazioni?
Sì, le tubazioni rientrano tra le applicazioni per cui il rivestimento può essere valutato.
È possibile applicarlo sui canali HVAC?
Sì. I canali e le apparecchiature HVAC possono essere valutati per applicazioni di controllo termico e della condensa.
Conclusioni
La condensa è il risultato dell’interazione tra umidità, temperatura dell’aria e temperatura della superficie.
Per questo motivo, quando una superficie presenta problemi di condensa, non è sufficiente intervenire semplicemente sull’acqua che si è già formata.
È necessario capire perché la superficie raggiunge una temperatura tale da favorire la condensazione.
Il controllo della temperatura superficiale attraverso un sistema di isolamento correttamente progettato può contribuire a ridurre questo rischio.
In determinate applicazioni, un rivestimento termico liquido a basso spessore come TEMP-COAT 101 può rappresentare una soluzione interessante, soprattutto quando sono presenti geometrie complesse, spazio limitato o la necessità di intervenire direttamente sulla superficie.
La scelta deve comunque essere effettuata sulla base delle condizioni reali di esercizio e degli obiettivi tecnici dell’intervento.
Hai un problema di condensa?
Se riscontri condensa su tubazioni, canali HVAC, serbatoi, apparecchiature o superfici metalliche, prima di scegliere un prodotto è importante individuare la causa.
Isolcoat può aiutarti a valutare la situazione e individuare la soluzione termica più adatta.
Contattaci per analizzare la tua applicazione e verificare se TEMP-COAT 101 è adatto al tuo caso.
