La coibentazione dei serbatoi industriali è fondamentale per limitare le dispersioni di calore, mantenere stabile la temperatura dei fluidi e migliorare l’efficienza energetica degli impianti.
Serbatoi, cisterne e recipienti di processo possono infatti essere sottoposti a importanti variazioni termiche, soprattutto quando sono installati all’esterno e direttamente esposti al sole, al vento, alla pioggia e agli sbalzi di temperatura.
Tradizionalmente, l’isolamento termico dei serbatoi industriali viene realizzato attraverso sistemi composti da materiali isolanti, strutture di supporto e rivestimenti metallici. Queste soluzioni possono essere efficaci, ma presentano anche alcune criticità: aumento degli ingombri, peso aggiuntivo, difficoltà di trattamento delle geometrie complesse e possibilità di infiltrazioni d’acqua.
Un’alternativa è rappresentata dall’isolamento termico liquido a basso spessore, applicato direttamente sulla superficie del serbatoio.
Tra le soluzioni disponibili per questo tipo di applicazione, TEMP-COAT 101 è un rivestimento termico liquido a base ceramica progettato per applicazioni industriali, comprese superfici di serbatoi, cisterne, tubazioni e altri componenti di impianto.
Perché è importante la coibentazione dei serbatoi industriali?
Un serbatoio industriale non è soltanto un contenitore. In molti processi produttivi deve mantenere il contenuto entro uno specifico intervallo di temperatura.
Quando il serbatoio non è adeguatamente isolato, il calore può trasferirsi più facilmente tra il fluido contenuto e l’ambiente esterno.
Questo può comportare:
- maggiori dispersioni termiche;
- maggiore richiesta di energia per riscaldare o raffreddare il fluido;
- maggiore difficoltà nel mantenere stabile la temperatura;
- maggiore influenza delle condizioni climatiche esterne;
- possibile formazione di condensa;
- aumento dei costi di gestione dell’impianto.
La coibentazione dei serbatoi industriali permette quindi di controllare meglio gli scambi termici tra superficie e ambiente, contribuendo a rendere più stabile il processo.
Serbatoi industriali installati all’esterno: il problema dell’irraggiamento solare
Quando un serbatoio è installato all’aperto, il problema non riguarda soltanto la perdita di calore dall’interno verso l’esterno.
Durante l’estate, la superficie metallica può ricevere direttamente la radiazione solare.
Il processo può essere rappresentato in modo semplice:
Radiazione solare → superficie del serbatoio → aumento della temperatura superficiale → trasferimento di calore verso il contenuto
Questo fenomeno può diventare particolarmente importante quando il processo richiede che il fluido venga mantenuto entro una determinata temperatura.
Un rivestimento con elevate proprietà riflettenti può contribuire a limitare l’assorbimento della radiazione solare sulla superficie trattata. La documentazione di TEMP-COAT 101 indica tra le caratteristiche del prodotto le elevate proprietà di riflessione e l’impiego in applicazioni industriali.
Dove si verificano le principali dispersioni termiche?
La superficie di un serbatoio non è costituita soltanto dalla parete cilindrica.
Sono presenti numerosi elementi che possono rendere più complessa la realizzazione di una coibentazione continua.
Pareti laterali
Le pareti rappresentano normalmente la maggiore superficie da trattare e possono essere soggette sia alle dispersioni termiche sia all’irraggiamento solare.
Tetto del serbatoio
La parte superiore è particolarmente esposta al sole e agli agenti atmosferici.
Per questo motivo il tetto può rappresentare una zona importante nella progettazione dell’isolamento termico.
Flange, valvole e raccordi
Flange, valvole, bocchelli e raccordi possono essere difficili da isolare utilizzando sistemi rigidi tradizionali.
Sono inoltre potenziali punti di discontinuità dell’isolamento.
Piedi e punti di ancoraggio
Anche i punti di supporto e ancoraggio possono creare discontinuità nella coibentazione, rendendo più difficile ottenere una superficie termicamente continua.
È proprio in queste geometrie che un rivestimento liquido può offrire un vantaggio applicativo, perché viene depositato direttamente sulla superficie e può seguire forme e dettagli difficili da rivestire con pannelli rigidi.
I limiti della coibentazione tradizionale dei serbatoi
I sistemi tradizionali basati su materiali isolanti e rivestimenti metallici vengono utilizzati da molti anni nell’industria.
Tuttavia, quando si interviene su serbatoi esistenti o su geometrie particolarmente complesse, possono emergere alcune criticità.
Infiltrazioni d’acqua
Un rivestimento esterno danneggiato o una giunzione non perfettamente sigillata possono consentire all’acqua di raggiungere il materiale isolante.
L’umidità può compromettere le prestazioni dell’isolamento e rendere più complessa la manutenzione.
Corrosione sotto isolamento: CUI
Uno degli aspetti più importanti è la corrosione sotto isolamento, conosciuta nel settore industriale come CUI – Corrosion Under Insulation.
La presenza di acqua o umidità tra isolamento e superficie metallica può creare condizioni favorevoli alla corrosione.
Il problema è particolarmente delicato perché la superficie corrosa può rimanere nascosta sotto il sistema isolante e non essere immediatamente visibile durante le normali ispezioni.
La prevenzione della corrosione sotto isolamento e della condensa è indicata tra gli impieghi e i vantaggi dichiarati per Temp Coat 101.
Peso e ingombro
Un sistema tradizionale richiede generalmente diversi componenti: materiale isolante, sistemi di fissaggio, strutture di supporto e rivestimento esterno.
Su grandi serbatoi questo può tradursi in un aumento degli ingombri e del peso complessivo.
Geometrie complesse
Bocchelli, flange, saldature, raccordi, valvole e supporti possono rendere difficile ottenere una coibentazione uniforme.
Che cos’è l’isolamento termico liquido?
L’isolamento termico liquido è un sistema nel quale il materiale isolante viene applicato direttamente sulla superficie da trattare, formando un rivestimento continuo.
TEMP-COAT 101 è un rivestimento isolante liquido a basso spessore che può essere utilizzato su numerose superfici industriali. Isolcoat indica tra le applicazioni del prodotto proprio serbatoi, cisterne, tubazioni e valvole industriali.
Il principale vantaggio applicativo è la possibilità di intervenire senza dover realizzare una struttura isolante tradizionale attorno al serbatoio.
Il rivestimento segue infatti la geometria della superficie.
Scopri di più su TEMP-COAT 101 sulla pagina dedicata.

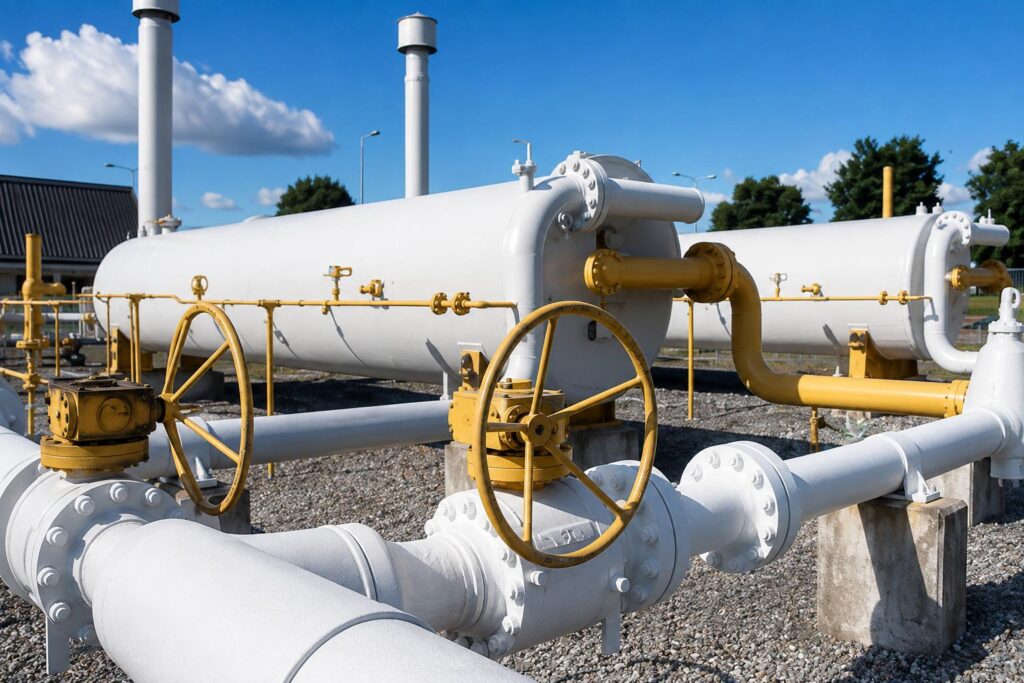

Coibentazione dei serbatoi industriali con TEMP-COAT 101
TEMP-COAT 101 è progettato per il controllo termico di numerose applicazioni industriali.
Il prodotto viene applicato direttamente sulla superficie da trattare e può essere utilizzato anche su geometrie complesse.
Il sistema può essere interessante soprattutto quando è necessario:
- ridurre gli ingombri;
- intervenire su serbatoi esistenti;
- trattare superfici con geometrie complesse;
- intervenire su flange e raccordi;
- limitare le dispersioni termiche;
- controllare la formazione di condensa;
- proteggere la superficie dalla corrosione sotto isolamento;
- ridurre l’effetto dell’irraggiamento solare.
Il prodotto è inoltre indicato dalla documentazione tecnica per applicazioni industriali nel settore petrolifero, gas, produzione di energia, chimico e farmaceutico.

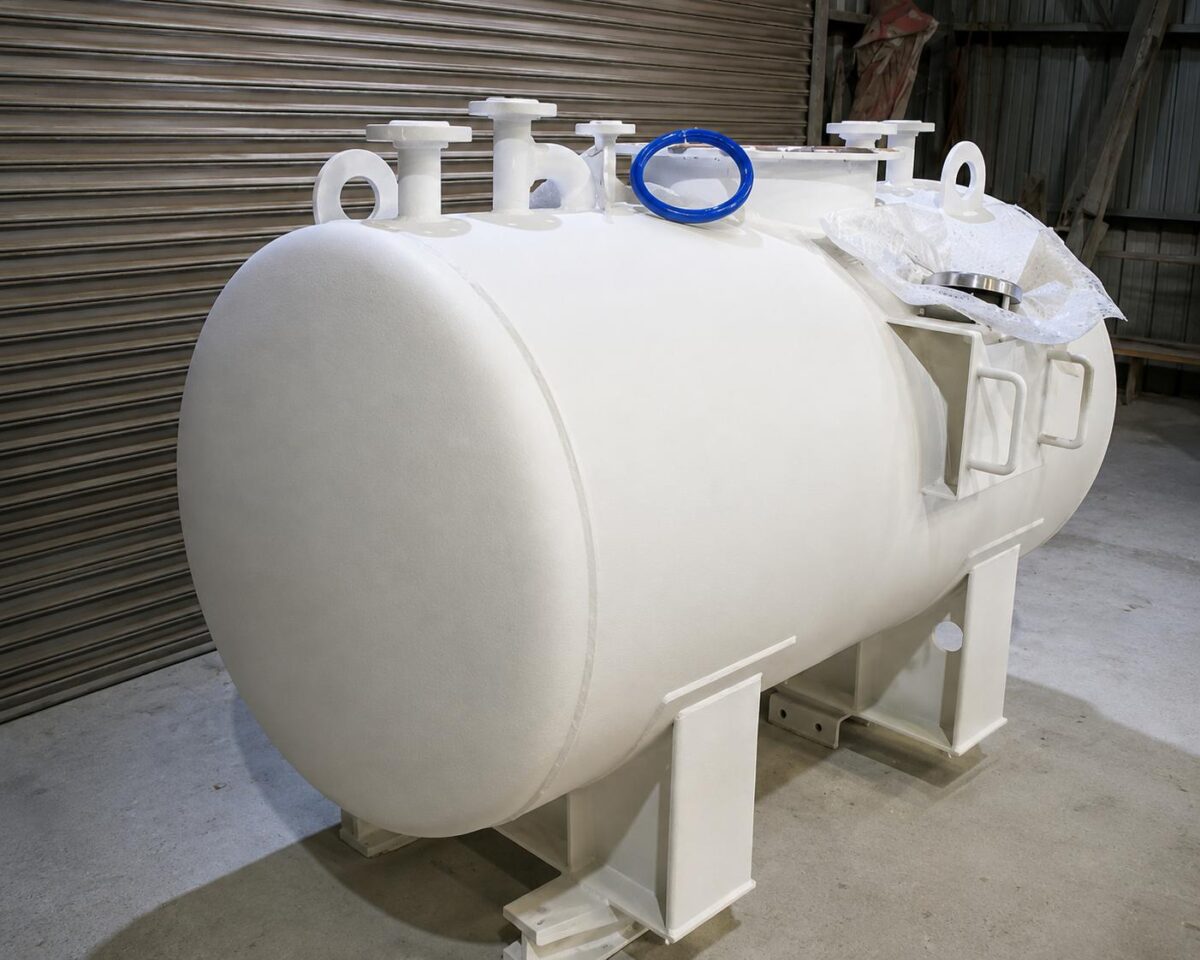

Un rivestimento continuo anche sulle geometrie più complesse
Uno degli aspetti più interessanti dell’isolamento liquido è la possibilità di trattare superfici sulle quali un sistema rigido può risultare più difficile da installare.
Un rivestimento applicato direttamente sulla superficie può seguire:
- curvature;
- saldature;
- flange;
- raccordi;
- supporti;
- bocchelli;
- punti di collegamento;
- geometrie irregolari.
Questo consente di progettare una coibentazione continua del serbatoio, riducendo le discontinuità dovute alla presenza di numerosi elementi costruttivi.
Coibentazione di serbatoi esistenti: un intervento senza modificare la struttura
Un altro possibile vantaggio dell’isolamento liquido riguarda gli interventi di riqualificazione.
Molti impianti industriali dispongono già di serbatoi perfettamente funzionanti che necessitano però di un miglioramento delle prestazioni termiche.
In questi casi può essere interessante valutare un sistema applicato direttamente sulla superficie esistente, evitando di modificare radicalmente la struttura del serbatoio.
La documentazione di TEMP-COAT 101 evidenzia inoltre la possibilità di applicazione su numerose superfici e in diverse applicazioni industriali.
Come viene applicato l’isolamento liquido su un serbatoio?
La corretta preparazione e applicazione sono fondamentali per ottenere un rivestimento uniforme e duraturo.
1. Preparazione della superficie
La superficie deve essere adeguatamente preparata prima dell’applicazione.
Deve essere pulita e asciutta e devono essere eliminate le condizioni che possono compromettere l’adesione del rivestimento.
2. Preparazione dei punti critici
Particolare attenzione deve essere dedicata a:
- flange;
- saldature;
- raccordi;
- valvole;
- bocchelli;
- supporti;
- punti di ancoraggio.

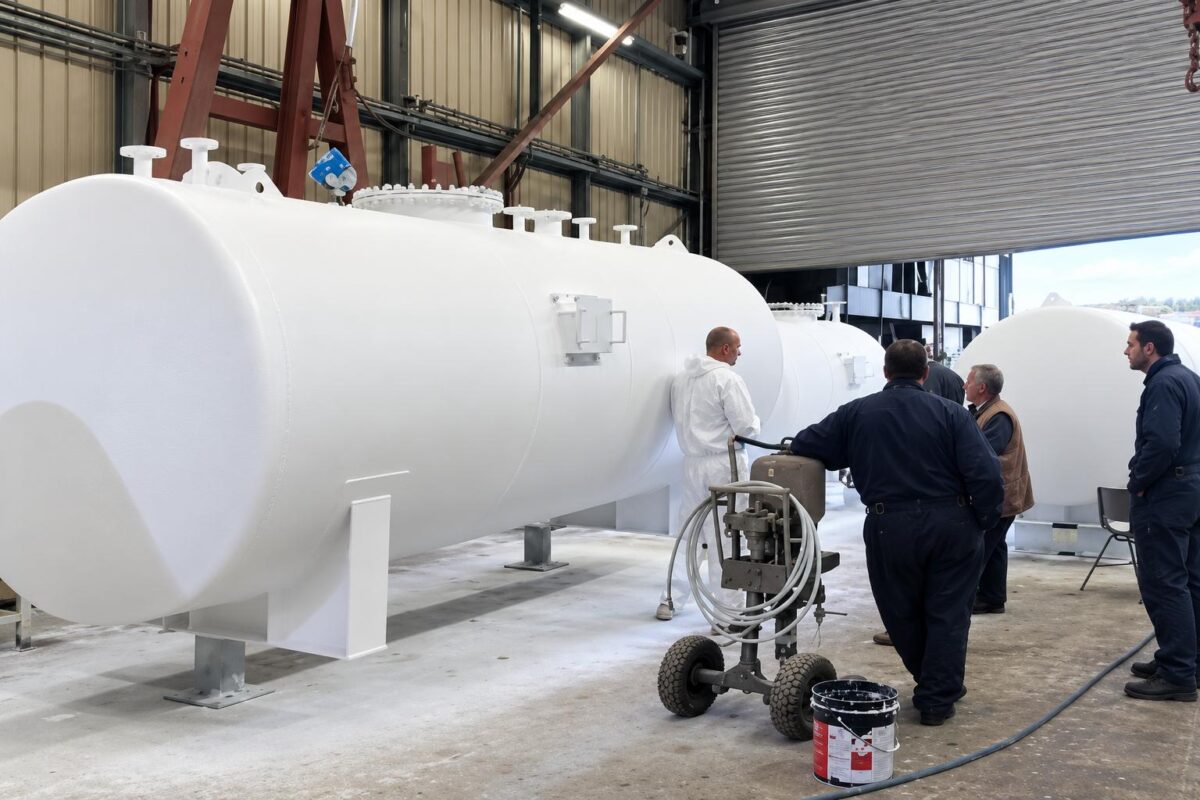

3. Applicazione a spruzzo
TEMP-COAT 101 può essere applicato utilizzando sistemi di spruzzatura adeguati alle condizioni del cantiere.
L’applicazione a spruzzo consente di distribuire il prodotto anche sulle superfici curve e sulle geometrie più articolate.

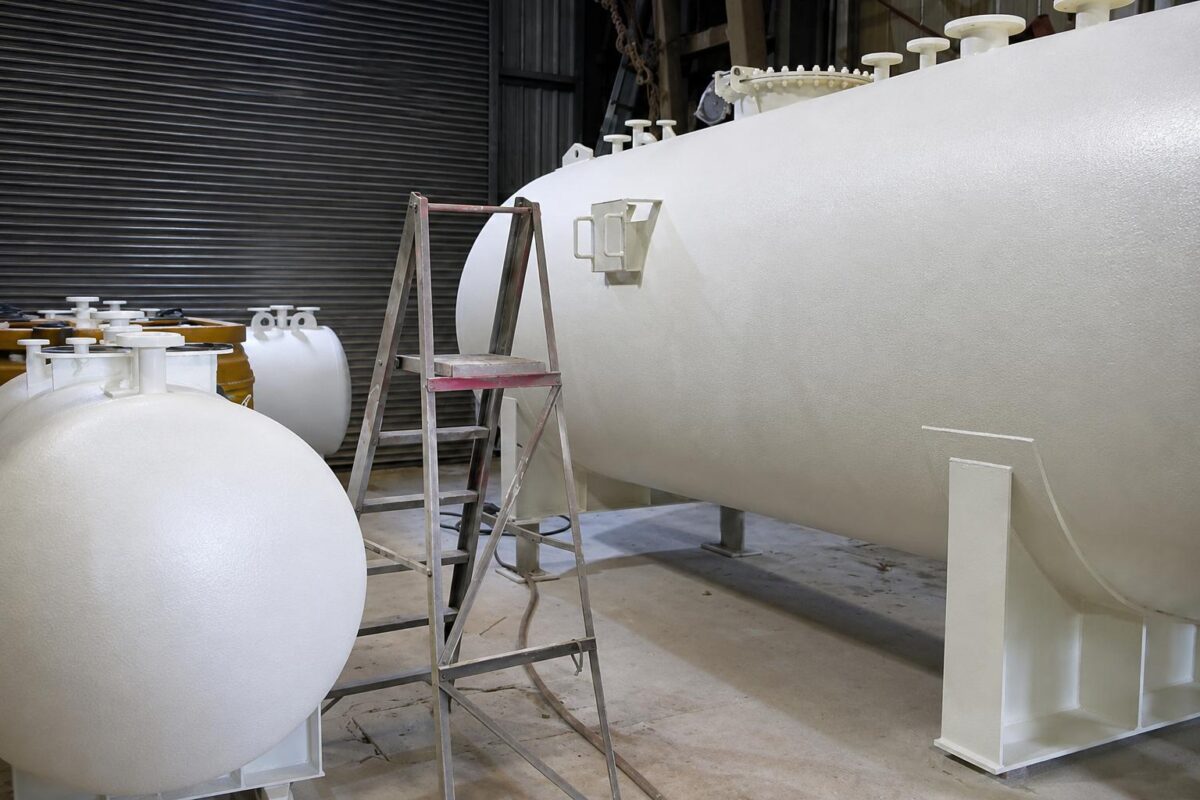

4. Applicazione degli strati
Lo spessore finale viene costruito attraverso più mani.
Le istruzioni tecniche raccomandano, nelle applicazioni indicate, di lavorare con strati sottili e di rispettare i tempi di asciugatura tra una mano e la successiva.
Lo spessore necessario deve comunque essere definito in funzione della temperatura, del tipo di superficie, delle condizioni ambientali e dell’obiettivo dell’applicazione.
Scarica il Manuale Applicativo di TEMP-COAT 101
Coibentazione tradizionale o isolamento liquido?
La scelta del sistema non dovrebbe essere fatta esclusivamente sulla base del materiale isolante.
È necessario considerare anche:
- temperatura del fluido;
- temperatura della superficie;
- condizioni ambientali;
- esposizione solare;
- presenza di condensa;
- geometria del serbatoio;
- spazio disponibile;
- accessibilità della superficie;
- esigenze di manutenzione;
- condizioni operative dell’impianto.
Confronto tra coibentazione tradizionale e isolamento liquido
| Caratteristica | Sistema tradizionale | Isolamento liquido |
| Spessore | Generalmente maggiore | Ridotto |
| Ingombro | Elevato | Contenuto |
| Geometrie complesse | Più difficili da trattare | Elevata adattabilità |
| Flange e raccordi | Richiedono lavorazioni dedicate | Seguono la superficie |
| Giunzioni | Presenti | Rivestimento continuo |
| Peso aggiuntivo | Può essere significativo | Contenuto |
| Applicazione | Sistema composto da più elementi | Applicazione diretta sulla superficie |
| Intervento su serbatoi esistenti | Può richiedere opere aggiuntive | Può essere valutato come intervento di retrofit |
Nota: Il confronto è generale e non significa che l’isolamento liquido sostituisca sempre un sistema tradizionale. La soluzione deve essere valutata in funzione delle condizioni reali dell’impianto.
Quali serbatoi possono essere interessati dalla coibentazione?
La necessità di isolamento termico può riguardare numerose applicazioni industriali.
Serbatoi per prodotti chimici
Il controllo della temperatura può essere importante nei processi chimici e nella gestione delle materie prime.
Serbatoi per oli e idrocarburi
Nei settori petrolifero ed energetico, il controllo delle dispersioni termiche può assumere un ruolo importante nella gestione dei fluidi.
Serbatoi per acqua calda e fluidi di processo
L’isolamento permette di limitare gli scambi termici con l’ambiente e contribuire al mantenimento della temperatura.
Cisterne e recipienti industriali
Le superfici esterne di grandi dimensioni possono essere particolarmente esposte alle condizioni atmosferiche e all’irraggiamento solare.
Coibentazione serbatoi industriali: non esiste uno spessore universale
Questo punto lo inserirei assolutamente perché aumenta la credibilità tecnica dell’articolo.
Non è corretto stabilire a priori che un determinato spessore sia adatto a qualsiasi serbatoio.
Il dimensionamento del sistema deve tenere conto delle condizioni reali di esercizio.
Tra i principali parametri da valutare:
- temperatura interna;
- temperatura superficiale;
- temperatura ambiente;
- umidità relativa;
- eventuale rischio di condensa;
- materiale del serbatoio;
- esposizione al sole;
- condizioni operative;
- obiettivo dell’intervento.
Le stesse istruzioni tecniche di TEMP-COAT 101 sottolineano la necessità di verificare la superficie e le condizioni reali di funzionamento prima dell’installazione.
I principali vantaggi dell’isolamento liquido dei serbatoi
Quando correttamente progettato e applicato, un sistema di rivestimento termico liquido può offrire diversi vantaggi applicativi.
Riduzione delle dispersioni termiche
Il rivestimento contribuisce a limitare il trasferimento di calore tra superficie e ambiente.
Riduzione degli ingombri
Il basso spessore permette di intervenire dove un isolamento tradizionale può risultare troppo ingombrante.
Adattabilità
Il rivestimento può seguire superfici curve e geometrie complesse.
Controllo della condensa
TEMP-COAT 101 è indicato nella documentazione tecnica anche per applicazioni finalizzate alla prevenzione della condensa.
Protezione dalla CUI
La possibilità di realizzare un rivestimento continuo contribuisce alla strategia di protezione contro i fenomeni associati alla corrosione sotto isolamento.
Protezione dall’irraggiamento solare
Le proprietà riflettenti del prodotto possono essere sfruttate nelle applicazioni esterne esposte al sole.
Coibentazione serbatoi industriali: quando valutare TEMP-COAT 101
L’isolamento termico liquido può essere particolarmente interessante quando:
- il serbatoio è già installato;
- lo spazio disponibile è limitato;
- sono presenti numerose geometrie complesse;
- sono presenti flange e raccordi;
- il serbatoio è esposto agli agenti atmosferici;
- è necessario ridurre le dispersioni termiche;
- è necessario controllare la condensa;
- si vuole intervenire senza realizzare un sistema isolante tradizionale di grandi dimensioni.
TEMP-COAT 101 è indicato da Isolcoat per applicazioni su serbatoi, cisterne, tubazioni e valvole industriali, oltre a numerose altre superfici e componenti di impianto.
Valutare correttamente la coibentazione di un serbatoio industriale
La scelta dell’isolamento non dovrebbe basarsi soltanto sul tipo di prodotto.
Ogni applicazione deve essere valutata considerando le condizioni operative del serbatoio e l’obiettivo che si vuole raggiungere.
Per questo motivo, prima di definire il sistema di coibentazione è opportuno analizzare:
Serbatoio → temperatura → superficie → ambiente → esposizione solare → condensa → geometria → spessore → sistema di applicazione
Una valutazione preliminare permette di capire se un rivestimento liquido rappresenta effettivamente la soluzione più adatta.
Coibentazione Serbatoi Industriali: richiedi una valutazione tecnica
La coibentazione di un serbatoio industriale deve essere progettata in funzione delle condizioni reali di esercizio.
TEMP-COAT 101 può rappresentare una soluzione interessante quando sono richiesti isolamento termico a basso spessore, continuità del rivestimento e adattabilità a geometrie complesse.
Isolcoat può supportarti nella valutazione dell’applicazione, analizzando le caratteristiche del serbatoio, le temperature di esercizio e le condizioni ambientali.
